并聯型IGBT中頻/超音頻感應加熱設備
并聯中頻感應加熱設備并聯型IGBT中頻/超音頻感應加熱電源采用交－直－交變頻電源結構。電源的整流器采用三相晶閘管整流或二極管+IGBT斬波方式，對于大功率電源設備可采用12脈波整流，以減小網側諧波電流；逆變器采用高壓大功率IGBT模塊和大功率快恢復二極管構成逆變功率單元，通過逆變功率單元的疊加實現大功率輸出；諧振槽路采用并聯諧振，依據不同的負載加熱情況可以選擇純并聯、倍壓或變壓器方式。
全套設備由并聯型感應加熱電源、諧振槽路、循環軟水冷卻系統、操作臺（可選）、自控系統（可選）等部分組成。
400-1060-878
感應加熱設備適用范圍
金屬透熱、熱鍛、保溫，金屬復合釬焊，金屬工件熱裝，金屬淬火、退火、正火、回火等熱處理工藝。

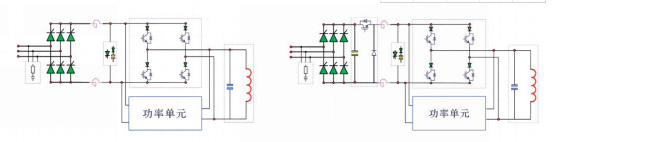

感應加熱設備適用結構
并聯型IGBT中頻/超音頻感應加熱電源采用交－直－交變頻電源結構。電源的整流器采用三相晶閘管整流或二極管+IGBT斬波方式，對于大功率電源設備可采用12脈波整流，以減小網側諧波電流；逆變器采用高壓大功率IGBT模塊和大功率快恢復二極管構成逆變功率單元，通過逆變功率單元的疊加實現大功率輸出；諧振槽路采用并聯諧振，依據不同的負載加熱情況可以選擇純并聯、倍壓或變壓器方式。
全套設備由并聯型感應加熱電源、諧振槽路、循環軟水冷卻系統、操作臺（可選）、自控系統（可選）等部分組成。
完善的結構設計
1. 整流開關柜和逆變輸出柜一體化設計，結構緊湊體積小。
2. 選用直流斬波方式可保證網側功率因數≥0.92，諧波含量相對較低。
3. 逆變橋采用功率單元疊加方式完成功率合成，方便安裝與維修。每個IGBT功率單元設計為100kW或200kW。
4. 高標準電磁兼容設計，電磁輻射滿足國家標準，密閉機箱設計，滿足用戶現場苛刻環境要求。
5. 諧振槽路形式依據用戶的實際需求而獨立設計，現場布置方式方便靈活。
全數字化控制系統
1. 三相整流器（直流斬波）采用高性價比單片機控制，實現準確的同步觸發，控制精度高、網側非特征諧波小。
2. 諧振逆變器采用CPLD構成全數字控制系統，自動定角，鎖相精度高、鎖相范圍廣。
3. 電源具有完善的保護功能，工作可靠、故障率低。
人機界面和故障診斷系統（可選）
1. 采用PLC＋觸摸屏構成完善的人機界面系統。
2. 實現電源系統的綜合自動控制。
3. 故障顯示與故障診斷系統。

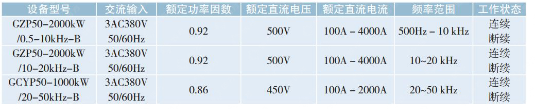

主要技術指標

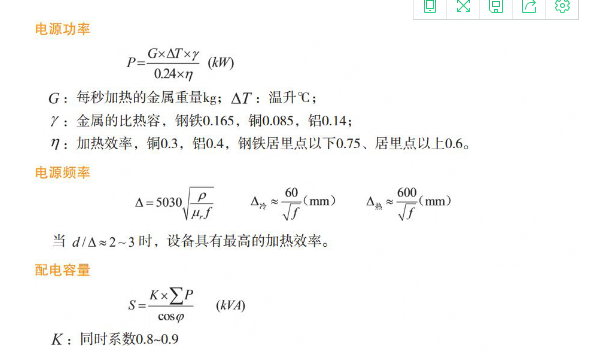

選型參考
